Стыкосварочные машины (UNJ) для повторно-кратковременных режимов работы (стыковке бухт проволоки)
UNJ - машины контактной стыковой сварки сопротивлением проволоки (прутка) из стали
- Наименование
- Назначение
- Технология и описание работы.
- Диапазоны
 и комплектация- Ссылки
- Объявление!!!
- Технические характеристики
Машины стыковой сварки стальной проволоки сопротивлением UNJ
производства КНР
Назначение
Машины стыковой сварки стальной проволоки UNJ (ОТЛИЧНЫЕ КОПИИ НЕМЕЦКИХ аппаратов сварки проволоки встык STRECKER / ШРЕКЕР и IDEAL-Werk / Идеал-верк) предназначены для стыковой сварки бухт катанки в производстве проволоки/арматуры, стыковой сварки бухт проволоки в производстве канатов или холоднотянутой арматуры, для обеспечения непрерывной подачи сварочной проволоки при роботизированной или автоматической сварке (для стыковки сварочной проволоки, поставляемой в катушках или бочках), стыковой сварки бухт при производстве мерного прутка, кабеля, или любого иного производства требующего непрерывной подачи проволоки.
Машины UNJ не предназначены для поточной/непрерывной стыковой сварки деталей, а лишь для повторно-кратковременных режимов работы при обрыве проволоки и сварки проволоки встык перед волочильными станами, крутильными машинами и др.
Технология контактной стыковой сварки сопротивлением
Концы проволоки требуют подготовки – обрезки под 90° без заусенцев, как при любой стыковой сварке. При сварке больших диаметров может потребоваться также снятие фаски. Технология сварки – контактная стыковая сварка сопротивлением. После сварки средне- или высокоуглеродистых сталей или меди требуется отжиг.
Описание работы: После подготовки торцов свариваемых заготовок, концы укладываются в V-образные канавки электродов вручную и зажимаются в прижимах. После запуска, цикл сварки происходит автоматически. Отжиг производится либо в тех же губках-электродах, либо в отдельных губках с регулируемой установочной длиной, если установлено у-во отжига. После сварки оператор зачищает, при необходимости, грат, образовавшийся на сварном соединении.
Диапазоны машин UNJ
На машинах контактной стыковой сварки проволоки UNJ («аппаратах стыковой сварки») можно сварить встык проволоку из стали диаметрами от 0,3 до 14 мм.
Имеются модификации для проволоки 0,2-0,8 мм и 0,3 - 1,0 мм.
Модификации с пневматическим приводом позволяют сваривать до диаметра 21 мм
Модификации

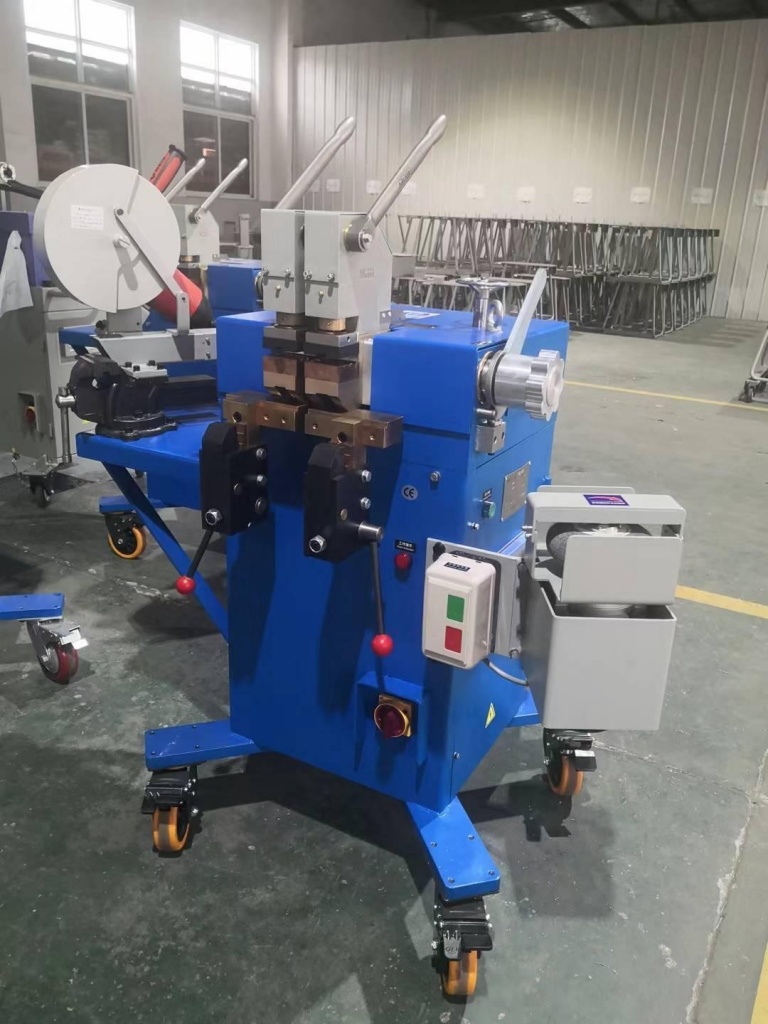

- Имеются модификации для больших диаметров с вертикальным расположением концов перед сваркой, для удобства при сварке бухт расположенных на горизонтальных осях разматывателей.
- Имеются модификации с пневматическим приводом
- модификации с гидравлическим приводом с проковкой в конце цикла осадки.
- Модификации с микропроцессорным управлением мощности (дискретность регулировки - 0,1% от мощности)
Комплектация

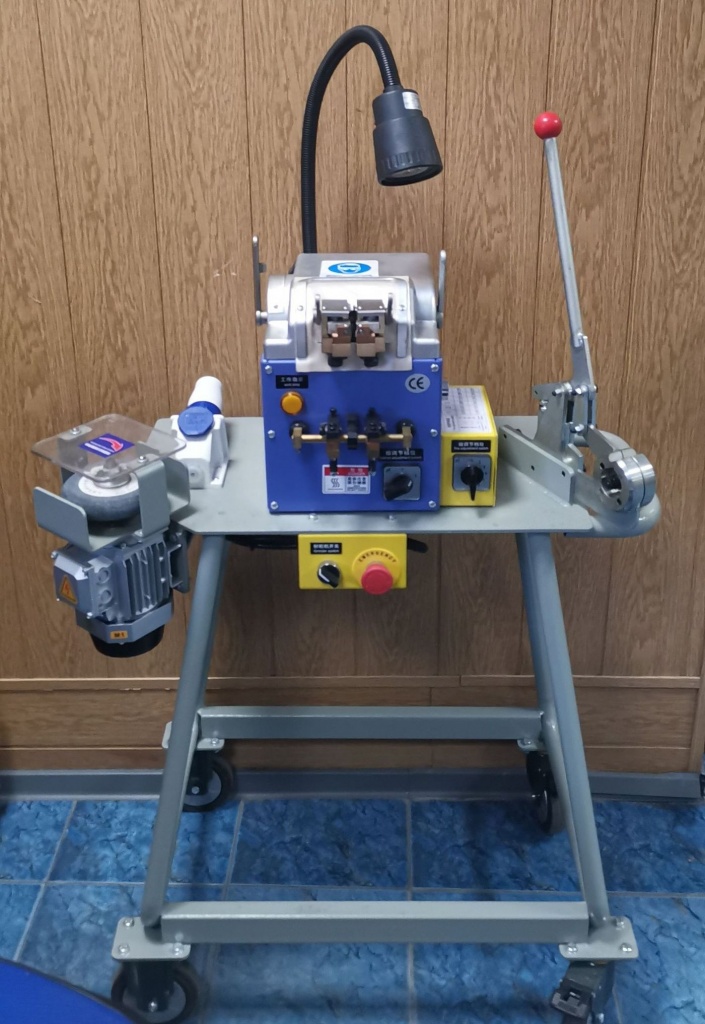

Машины UNJ в стандартной поставке оснащены тележками с 4-мя колесами, для удобства их перемещения по цеху, например от одного волочильного стана к другому:

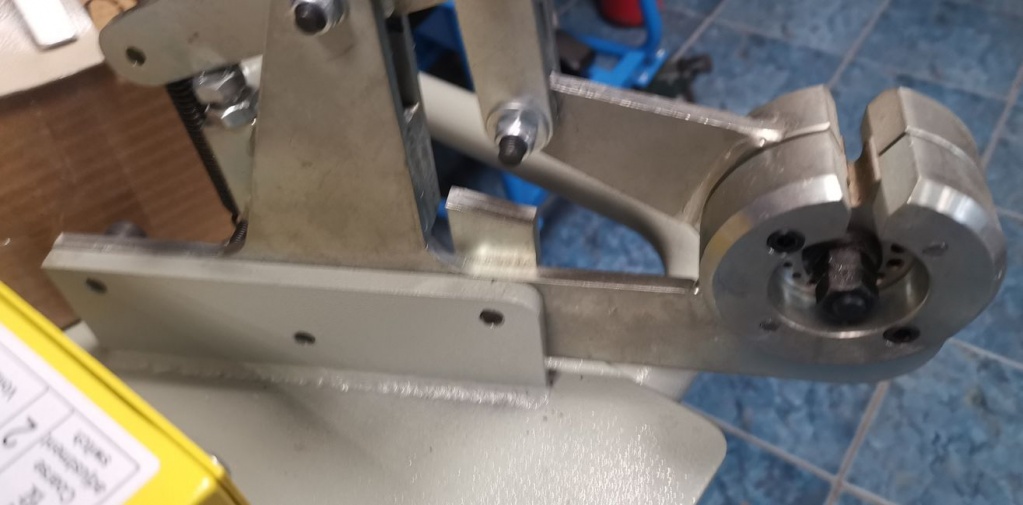

Машины UNJ по-умолчанию комплектуются устройствами для торцовки проволоки. Для малых диаметров предлагаются гильотинные ножницы, для больших – дисковые пилы, смонтированные на столе тележки или на консольном столе.
Машины UNJ по-умолчанию комплектуются зачистными устройствами для снятия грата абразивным кругом после сварки – навесным электродвигателем с абразивным кругом.
Для стыкосварочных машин, предназначенных для сварки малых диаметров, по-умолчанию имеется лампа с увеличительным стеклом, для удобства установки проволок в губки прижимов:

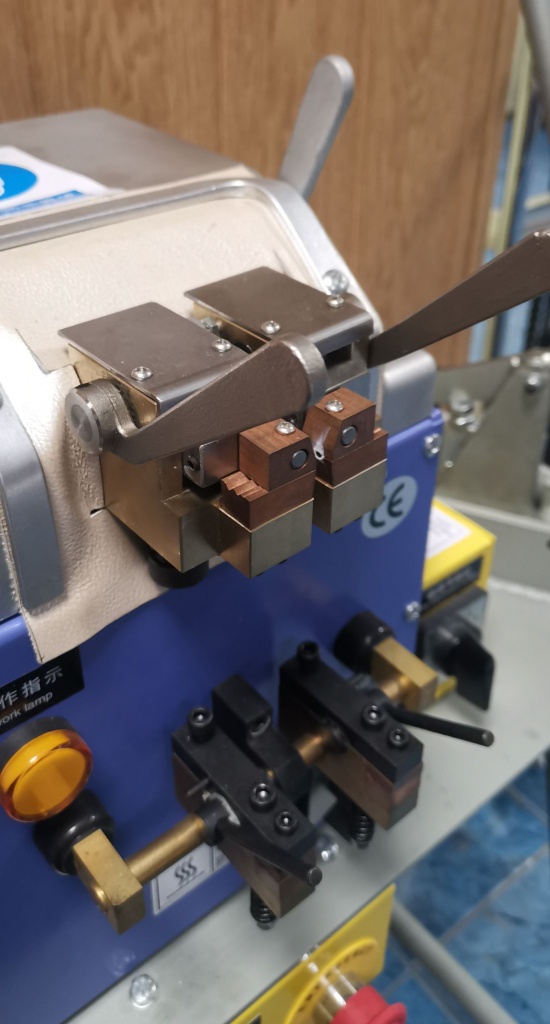

Стыкосварочные машины UNJ в базовом исполнении оснащены устройством отжига, который производится в других губках после перестановки сваренного стыка в губки для отжига. Отжигаемая длина может быть отрегулирована. Ток отжига подается после нажатия кнопки, время отжига регулируется оператором, температура отжига контролируется визуально оператором.
Компания Техномеридиан - официальный дилер компании производителя- предлагает:
- квалифицированную консультацию для корректного выбора модели машины UNJ для стыковой сварки проволоки;
- реальные цены на машины стыковой сварки стальной проволоки;
- квалифицированную помощь по дистанционному выявлению неисправности;
- помощь сервис-инженеров с 20-ти летним стажем в установке, настройке или ремонте стыкосварочных машин
Покупая стыкосварочную машину у официального дилера - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки!
На 05.03.26 в наличии на складе в Москве, свободны к поставке
| свариваемые диаметры стальной проволоки | Наличие |
| 1 | 0.3-1.5 мм | Да |
| 2 | 0,8-5,0 | Да |
| 3 | 1,5-7,0
| Да |
| 4 | 2,0 - 9,0 мм | Да |
| 5 | 5,0-14,0
| Да |
| для многопроволочной медной жилы | |
| сечения 0,5-6,0 кв.мм | Да |
| Для проволоки из меди/алюминия (диаметры) | |
| 0,5-2,0 мм | условно свободна к поставке |
| 1,5-5,0 мм | условно свободна к поставке |
|
