Резка решетчатого настила на ступени или мерные секции

Фрикционные дисковые отрезные станки

1. Название
2. Назначение
3. Технология, описание работы
4. Применение
5. Диапазоны
6. Описание модификаций, Комплектация

   Фрикционные (высокооборотистые) дисковые отрезные станки

  Резка под 90° однослойного пакета профилей, широких изделий из профиля или полосы - гофрированного листа, сэндвич панелей, профнастила (см.Применение) из стали или алюминия. Ограничение по максимальной толщине стенки стального профиля или толщине полосы решетчатого настила составляет 3...5 мм.

  Технология резки фрикционным диском

Пильный диск с мелкими зубьями, вращающийся с большой скоростью (до 3000 оборотов в минуту) обеспечивает возможность распиловки профилей или конструкций из них с большой скоростью подачи. Технология фрикционного пиления подразумевает не резание в чистом виде, а резание с локальным оплавлением материала заготовки в месте соприкосновения с пильным диском, возникающим вследствие больших скоростей вращения и подачи.

Особая форма и заточка зубьев именно дисков (пильные диски с такой формой зубьев называются фрикционными) обеспечивают большой ресурс инструмента, несмотря на то, что заготовка (например: решётчатый настил) является причиной возникновения больших динамических нагрузок на зубьях пильного диска. Для примера: одним диском может быть произведен раскрой порядка 20 тонн решетчатого настила на мерные метровые секции и ступени.

Описание работы фрикционного дискового отрезного станка

Профили или решетка укладываются на рольганг. Далее следует ручная или автоматическая подача на нужную длину (в зависимости от модели станка). После отмера длины реза, заготовка/и зажимается с стороны подачи возле диска пневматическим прижимом и производится распил.

  Фрикционные дисковые отрезные станки применяются для:

• резки/раскроя сварных или прессованных решетчатых настилов в размер при изготовлении ступеней или резки 6-ти метровой решетки на секции нужной длины.
• резки однослойного пакета труб, профиля, в т.ч. и со сложной геометрией сечения.
• резки алюминиевого радиаторного профиля для корпусов РЭА (типа П01, П04 и т.п.)

• резки листовых заготовок
• резки гофролиста (при производстве бортов грузовиков, самосвалов, морских контейнеров)
• резки профнастила

• резки или раскроя стеновых сэндвич панелей (например при производстве гаражных ворот, стеновых панелей)

Диапазоны

• Толщина стенки стального профиля или толщина полосы в решетчатом настиле - 3...5 мм макс.;

• Ширина пакета или ширина решетки - до 1,0 или 1,5 метров (в зависимости от модели станка);

• Высота заготовок - до 80 мм;
• Диапазон толщин стального профиля 0,2...5 мм;
• Диапазон толщин профиля из нержавеющей стали 0,2 ... 3 мм;
• По алюминиевому профилю - макс. толщина - практически не ограничена.


  Описание модификаций фрикционных дисковых отрезных станков и комплектация

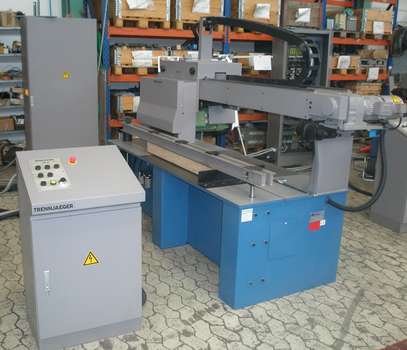

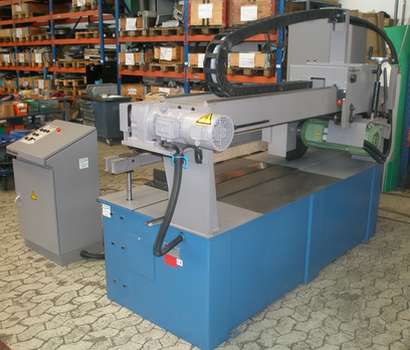

Выпускаются как полуавтоматические фрикционные дисковые отрезные станки,  так и автоматические фрикционные дисковые отрезные станки.  Для каждого типа имеются модификации с максимальной шириной заготовки до 1000 мм или до 1550 мм. Для полуавтоматических станков возможна установка двигателей более высокой мощности, по сравнению с устанавливаемыми в стандартном варианте. Станки можно комплектовать 7-ми метровыми рольгангами различной ширины.

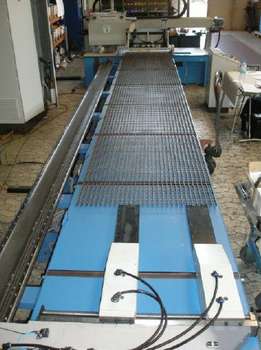

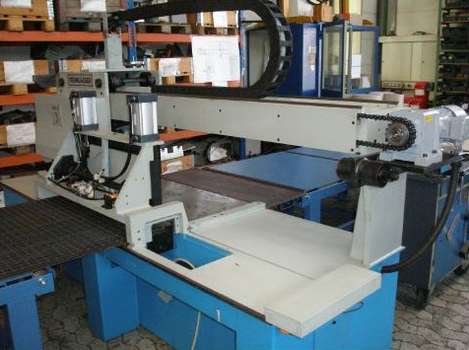

На автоматических фрикционных пилах устанавливается ЧПУ от Siemens с сенсорным экраном на пульте, маркирующее устройство, Ethernet-интерфейс для подключения станка к компьютерной сети, двойные захватные клещи для автоматической подачи заготовки.
