BAS - Машины контактной стыковой сварки оплавлением ленточных пил и ножей (штрипса/полос)


  1. Полное название
  2. Назначение
  3. Технология.
  4. Применение
  5. Диапазоны
  6. Описание модельного ряда, комплектации и модификаций
  7. Технические характеристики
  8. Предложение от официального дилера Идеал-верк - компании Техномеридиан
  9. Объявление!

BAS 300 serii.jpg
Стыкосварочные машины BAS для сварки ленточных пил и ножей методом контактной стыковой сварки оплавлением ("аппараты BAS сварки ленточных пил и ножей"), а также полосы (штрипса), производства IDEAL-Werk

 Назначение машин "BAS"

  • сварка ленточных пил по металлу;
  • сварка ленточных пил по дереву;
  • сварка ленточных пил по мясу и рыбе из нержавеющей стали;
  • сварка ленточных ножей по коже, текстилю, поролону и т.п.;
  • сварка (стыковка) полосы (штрипса) в непрерывных линиях (профилирующих, нанесения покрытия и т.п.) на фото:
Полоса сваренная встык на машине BAS 120 IDEAL-Werk и зачищенная

  Технология

Ленточное полотно разматывается из бухты и отрезается в размер с учетом припуска на оплавление и осадку и с учетом сохранения шага зуба после сварки. Хотя для стыковой сварки оплавлением на аппаратах типа BAS качество подготовки торцов не так важно, как для стыковой сварки сопротивлением (см.машины сварки сопротивлением BSS), но все же, чем оно выше, тем больше шансов получить хороший шов. Поэтому важно использование хороших гильотинных ножниц для резки ленточных пил (см.гильотины AHE, APE производства IDEAL-Werk) для получения стыка без заусенцев и строго перпендикулярного задней спинке ленточной пилы.

AHE 080 Гильотина для резки ленточных пил и ножей ручная

При больших объемах производства сваренных в кольцо ленточных пил и ножей используются специальные станки для размотки пилы из бухты и мерной резки с учетом шага зуба (см. станки для размотки и автоматической резки ленточной пилы в размер из бухты).

Станок автоматической резки ленточной пилы в размер из бухты

BAS 050-01 на столе с SMH 060.jpgДалее, концы полотна (или полосы) зажимаются в губках прижимов стыкосварочной машины для сварки ленточных пил BAS. Для сварки плоских сечений небольшого размера, как в данном случае, достаточен токоподвод с одной стороны, поэтому электродные губки располагаются с нижней стороны, а с противоположной – стальные закаленные прижимные пластины или Upor tsentrovki polotna na BAS 300.jpgсегменты. Установку свариваемой пилы в губках проводят с центровкой торцов по центру регулируемого расстояния между прижимами, называемым установочной длиной.

Привод прижимов в машинах стыковой сварки BAS, ручной, пневматический или гидравлический, реализован соразмерно максимально подаваемому усилию осадки. Далее, после запуска цикла сварки, к торцам прикладывается небольшое давление через подвижный прижим для создания электрического контакта и подается электрический ток (на самом деле, циклограмма давления чуть более сложная, но вышесказанное отражает суть). Перемещение подвижной губки с зажатым торцом ленточной пилы управляется двигателем через кулачки. Усилие осадки к стыку прикладывается не сразу, этим метод и отличается от метода сварки сопротивлением, реализованным в "аппаратах" для сварки ленточных пил методом сварки сопротивлением BSS IDEAL-Werk. В интервале оплавления цикла сварки соприкасающиеся пики микронеровностей торцов мгновенно расплавляются и взрываются из-за большой плотности протекающего тока, вызывая обильное искрение и выплеск металла в плоскости стыка. В результате, из стыка удаляются оксиды, жиры и прочие загрязнения, а если плоскости торцов не совмещены из-за относительно плохой торцовки, то в результате оплавления, происходит их совмещение.

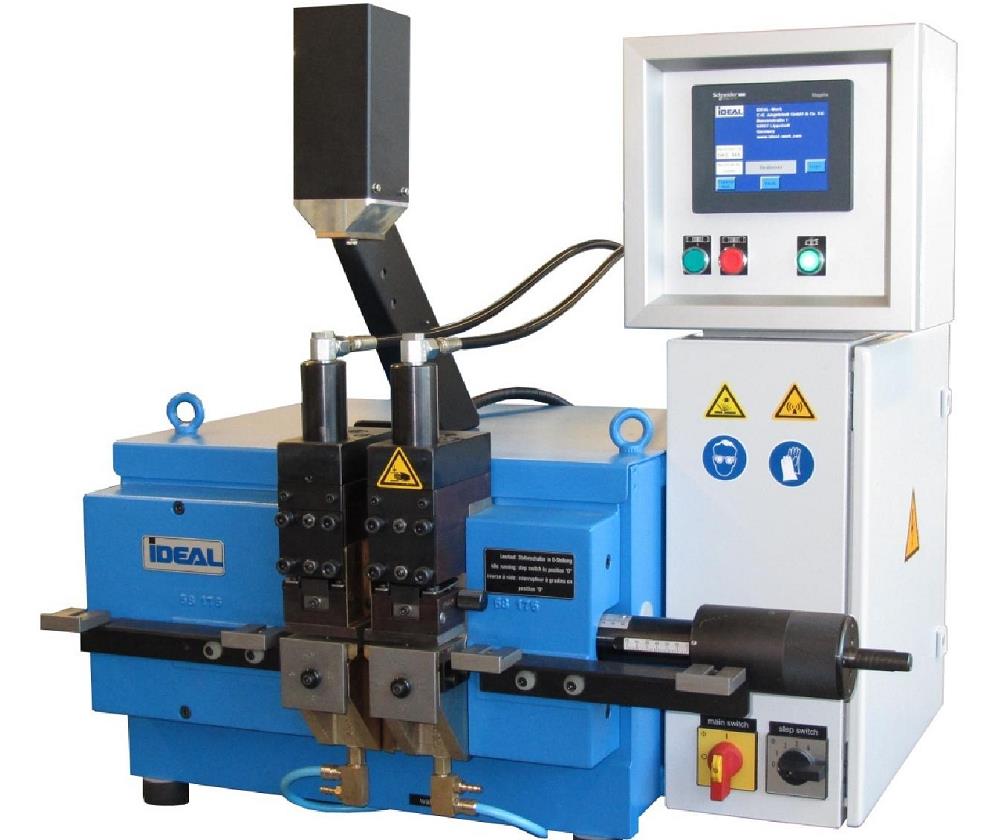

BAS065 + GTR.jpg

По завершению интервала оплавления, когда кулачок проворачивается на определенный угол, на подвижный прижим подается полное заданное усилие осадки пружинным, пневматическим или гидравлическим приводом. Регулируемые параметры сварочного цикла:

  • ток сварки
  • время сварки
  • усилие осадки (при достаточном усилии прижима)
  • перемещение подвижной губки при осадке под током
  • время и дистанция оплавления (в общем смысле – циклограмма процесса)

После сварки ленточных пил из легированных и высокоуглеродистых сталей требуется произвести отжиг шва, для восстановления пластичности металла шва. В полуавтоматических настольных стыкосварочных машинах для сварки ленточных пил моделей BAS 040, BAS 050, BAS 060 и BAS 065 производства IDEAL-Werk разведение прижимов на увеличенную для отжига установочную длину и центровка шва производится вручную. В полностью автоматических машинах стыковой сварки ленточных пил и ножей BAS 051, BAS 052, BAS 100 и BAS 120 (сняты с производства) и в машинах нового поколения BAS 3xx разведение прижимов и перезахват ленточной пилы с сохранением центровки шва между губками прижимов происходит автоматически.

Отжиг производится с визуальным контролем оператором температуры отжига по цвету нагретого металла и контролем времени кнопкой. При установке потенциометра, можно регулировать силу тока отжига. При установке на стыкосварочную машину для сварки ленточных пил BAS системы пирометрического контроля и управления отжигом можно задавать программы отжига и проводить отжиг в автоматическом режиме.

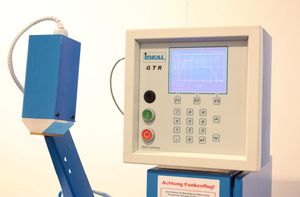

pirometr GTR na nostolnoy mashine BAS.jpg

При контактной стыковой сварке на шве образуется грат с острыми рваными краями. Он зачищается на шлифовальных (зачистных) станках SMH и SMP производства IDEAL-Werk, абразивными чашеобразными кругами. Устройства для зачистки шва на ленточных пилах после сварки оборудованы зажимами с накладками и регулируемой подкладкой для полотна под шов. Подбор размера зерна, его твердости и связующего также важен, для того чтобы абразивные круги расходовались меньше, и не происходил пережог шва, т.е. повторная термическая обработка в результате нагрева при снятии грата абразивом. Снятие грата - важная операция после сварки ленточной пилы, т.к. его остатки будут являться концентраторами напряжений при работе ленточной пилы.

SMH-060 Станок шлифовальный для зачистки грата сварного шва ленточной пилы

При стыковой сварке штрипса (полосы) в непрерывных линиях, автоматические сварочные станки IDEAL BAS 330 (или BAS 100) и IDEAL BAS 340 (или BAS 120) контактной сварки оплавлением, выгодны тем, что время цикла сварки и автоматической зачистки шва достаточно мало (10-15 секунд при установленном гратосрезающем устройстве), что важно для линий работающих на высоких скоростях.

Прочие технологические подробности рассмотрены в статье на нашем сайте http://technoweld.ru/category/spetcialnye-primenenia-svarki/svarka-lento4nyx-pil/

Применение

Станки сварки ленточных пил BAS - самые распространенные в мире и в России для сварки ленточных пил (разумеется, среди компаний, оказывающих профессиональные услуги по сварке ленточных пил). Идеал-верк разработал эти машины раньше всех и дорабатывал эти машины в течение ДЕСЯТКОВ лет, и продолжает усовершенствования. Пример последнего - новое поколение автоматических машин для сварки ленточных пил - серии BAS 300. Простота и отработанность конструкции позволяет находиться машинам "в строю" до 20 и более лет! Успех Идеал-верка, так и не смог никто повторить. Копии BAS 050-01, типа китайского FL-50, конечно дешевле, но и, кроме всего прочего, не долговечны.

Основное применение стыкосварочных аппаратов BAS производства IDEAL-Werk это, конечно же, сварка в кольцо ленточных пил и ножей. Услуги по поставке сваренных в кольцо ленточных пил и ножей оказывает много компаний по всей стране.

Кроме того, заводам с большим парком ленточнопильных станков по металлу или деревообрабатывающим фабрикам с большим числом пилорам, выгодно иметь данный стыкосварочный аппарат у себя, чтобы закупать полотно в бухте.

При небольшом числе пилорам (или при сварке для собственных нужд пил по дереву до 50 мм), можно порекомендовать недорогие, относительно аппаратов сварки ленточных пил серии BAS,  аппараты BSS сварки сопротивлением ленточных пил по дереву. Однако ремонт пил на машинах сварки сопротивлением BSS - занятие не простое.

Не стоит забывать что машины для сварки ленточных пил сварки оплавлением BAS являются полноценными стыкосварочными машинами контактной сварки оплавлением и могут так же быть применены:

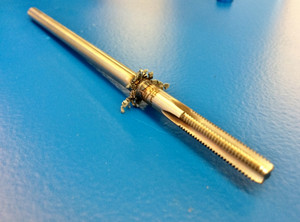

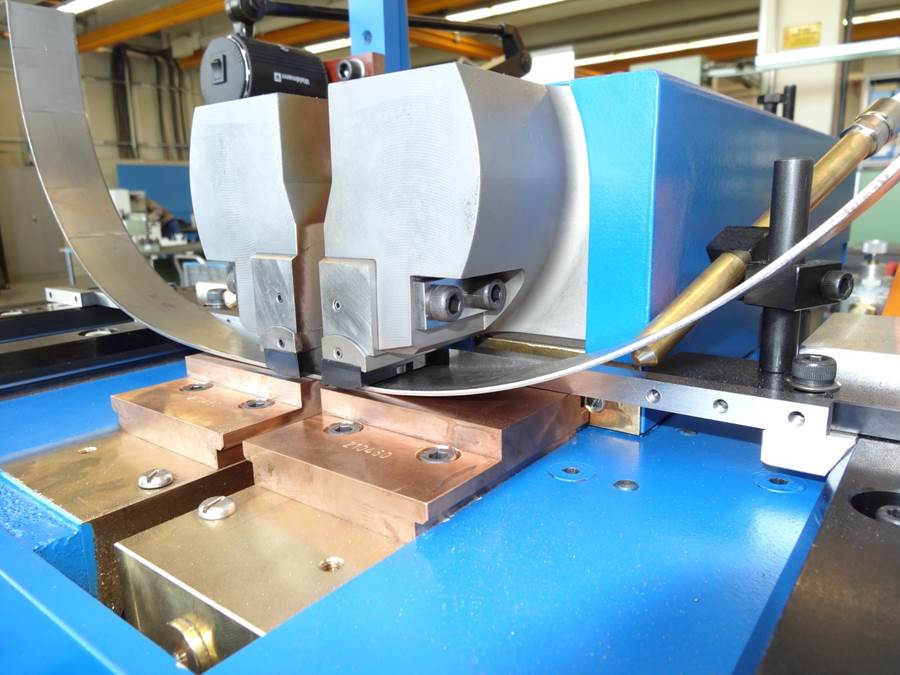

BAS 320 для колец.jpg сварка хвостовика с метчиком 3,5-8 мм на BAS 320 D_результат_ss.jpg
  • для сварки колец из полосы
  • для стыковки заготовок из высокоуглеродистых сталей, легированных, рессорных и пружинных сталей.
  • при модификации электродов и прижимов, для сварки небольших деталей круглого или прямоугольного сечения.

 Диапазоны

Drevniy IDEALss.jpg

Компания IDEAL-Werk (Идеал-верк) существует с 1923 года. Начиная с того года, основатель компании IDEAL-Werk Клеменс Юнгельблодт разрабатывал технологии пайки ленточных пил а затем и стыковой сварки. В этой области компания IDEAL-Werk обладает самым большим опытом.

Кроме стыкосварочных машин BAS сварки оплавлением, IDEAL выпускает:

  • станки стыковой сварки сопротивлением – аппараты BSS;
  • аппарат электродуговой МИГ-МАГ или ТИГ сварки BLS (для широких ленточных полотен по дереву).

На машинах из модельного ряда BAS можно сварить

  • ленточные полотна по дереву шириной от 5 до 206 мм;
  • ленточные полотна по металлу шириной от 3 до 105 мм;
  • ленточные ножи по текстилю, поролону и т.п. шириной от 5 до 120 мм;
  • ленточные пилы из нержавеющей стали шириной от 5 до 60 мм;
  • полосу из низкоуглеродистой стали сечением до 360 мм².

 Модельный ряд, модификации и комплектация машин BAS IDEAL

Модельный ряд машин BAS:

  1. BAS 050-01 Машина контактной стыковой сварки ленточных пил в кольцо IDEAL-Werkполуавтоматические аппараты для сварки ленточных пил настольного исполнения с ручными прижимами: BAS 040, IDEAL BAS 050 01, BAS 060-01
  2. BAS 065-11 Машина стыковой сварки ленточных пил и ножей сварки оплавлением IDEAL-Werkполуавтоматические аппараты для сварки ленточных пил настольного исполнения с гидравлическими прижимами: BAS 050-11, BAS 065-11
  3. BAS 051 Автомат для сварки ленточных пил IDEAL-Werkавтоматические машины для сварки ленточных пил напольного исполнения с пневматическими прижимами аллигаторного типа и пневматическим приводом осадки: BAS 051, BAS 052 (с 2016 года модели сняты с производства, см.BAS 310 и BAS 320)
  4. BAS 100 Машина стыковой сварки ленточных пил и ножей автоматическая производства IDEAL-Werkавтоматические станки для сварки ленточных пил напольного исполнения с вертикальными гидравлическими прижимами и пневматическим приводом осадки: BAS 100, BAS 120 (с 2016 года модели сняты с производства, см.BAS 330 и BAS 340, а для широких ленточных ножей BAS 330 BM и BAS 340 BM)
  5. BBA 121 Машина стыковой сварки ленточных пил по дереву IDEAL-Werkполуавтоматические машины для сварки ленточных пил напольного исполнения для широких ленточных пил по дереву с ручными и гидравлическими прижимами и с пневматическим приводом осадки: BBA 121, BAS 160, BAS 210 (с 2016 года модели сняты с производства, см.BAS 360)

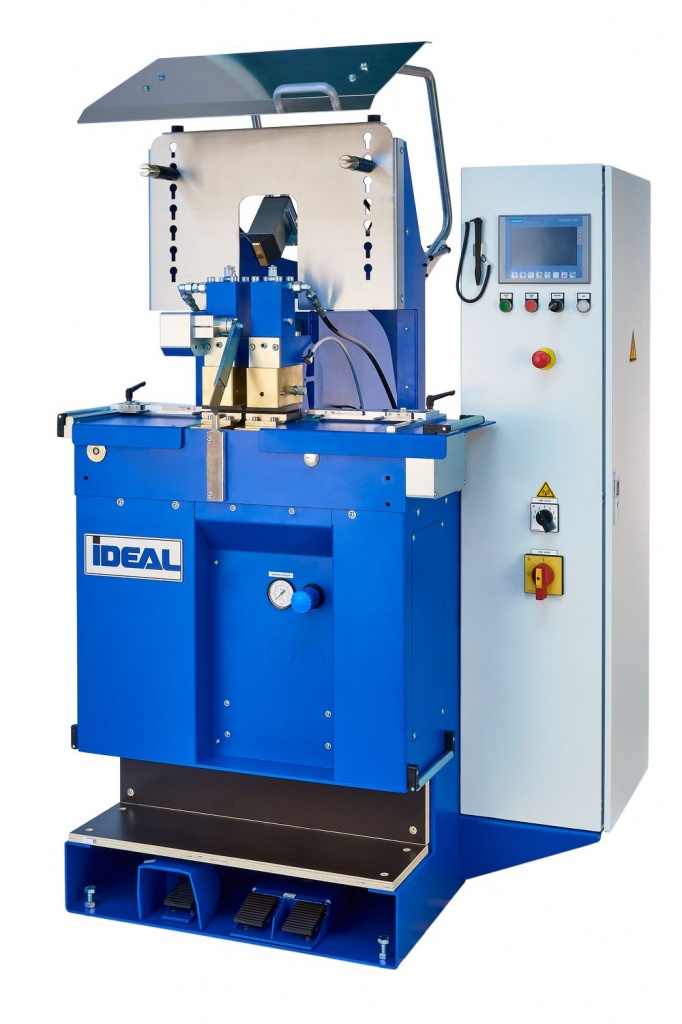

  6. BAS 300-s.jpg Машины контактной сварки ленточных пил новой (!) серии BAS 300: BAS 310, BAS 320, BAS 330, BAS 340, BAS 360
(Аналогичны станкам предыдущей серии BAS 051, BAS 052, BAS 100, BAS 120, BAS 210)

Комплектация машин BAS:

В стандартной комплектации стыкосварочные машины для ленточных пил - BAS - оснащены кнопкой для управления отжигом вручную, с визуальным контролем температуры.

В качестве дополнительной комплектации, IDEAL-Werk предлагает:

  • потенциометры на машины настольного исполнения для ручной регулировки сварочного тока при визуальном контроле температуры;
  • системы пирометрического контроля и автоматического управления циклом отжига;
  • автоматический центрирующий упор для автоматических машин IDEAL BAS 051, BAS 052, BAS 100, BAS 120, BAS 310-340;
  • автоматическое загрузочное устройство для узких полотен для автоматических машин IDEAL BAS 051, BAS 052, BAS 310, BAS 320;
  • контроллер параметров сварки для машин-автоматов;
  • гидравлическое гратосрезающее устройство для автоматических машин сварки ленточных полотен BAS (для моделей IDEAL BAS 100, IDEAL BAS 120, BAS 330, BAS 340).

Модификации машин BAS:

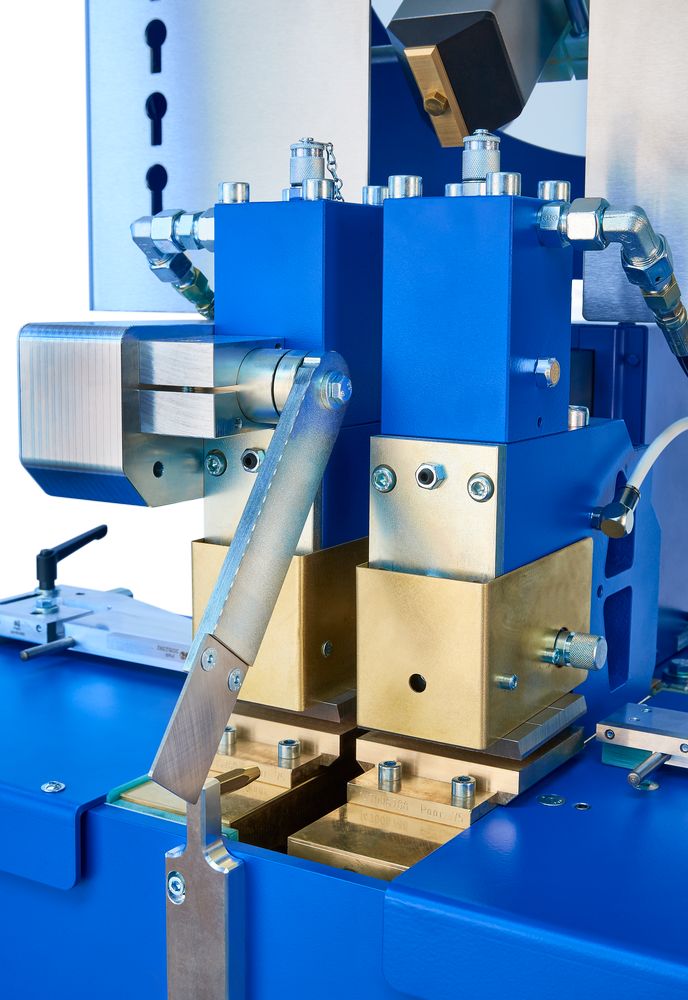

  • BAS 120 с горизонтально расположенными прижимамиГоризонтально расположенные прижимы
  • При использовании фасонных электродов машины BAS применимы как стыкосварочные машины для сварки и других изделий: приварки хвостовика к рабочей части инструмента (сверел, шпинделей с резьбовым концом и т.п.), сварки деталей кухонных плит, и т.д. и т.п.

 Технические характеристики машин для сварки ленточных пил

Модель

BAS
040

BAS
050-01
050-11

BAS
060-01

BAS
065-11

BAS
051
(310)

BAS
052
(320)

BAS
100
(330)

BAS
120
(340)

BBA
121

BAS
150

BAS
160

BAS
210
(360)

Номинальная мощность (50% ПВ), кВА

3,5

4,5

10

20

7,5

25

25

45

25

120

45

70

Ширина свариваемых ленточных пил по металлу (биметаллических, легированных вольфрамом), мм

3 - 27

6 - 34

10 - 41

10 - 54

6 - 41

6 - 54

15 - 81

25 - 105


67 - 130



Ширина ленточных пил по дереву, мм

5 - 40

6 - 50

10 - 60

10 - 60

3 – 50

6 - 50

15 - 100

25 – 120

25 - 120

70 - 150

25 - 160

35 - 215

Ширина ленточных пил из нержавеющей стали, мм

5 - 20

6 - 30

10 - 40

10 – 40

6 – 30

10 - 50

25 - 50

25 – 60


25 - 60

30 - 80

Ширина ленточных ножей, мм

5 - 20

6 - 30

10 - 40

10 - 40

6 – 50

6 – 50

25 - 80

30 -120


60 - 150

30 - 120

40 - 120

Макс. сечение свариваемой полосы из н/у стали, мм2

40

75

90

90

100

150

200

250

200
250

360

Макс. ширина прижима, мм

40

50

60

60

50

50

90(100)

120

120
150

160

217

Вес нетто/брутто, кг

80/100

140/185
180/220

250/350

290/390

460/560

460/560

600/700

625/725

300/-

430/-

660/-

Упаковочные размеры ШхГхВ, см

59
73
64

100
88
68

115
100
90

115
115
115

120
107
138

120
107
138

100
135
170

100
135
170

-

-

-

 Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

***список официальных дилеров - см. на сайте Идеал-верка: https://www.ideal-werk.com/en/contact/#ideal-global

  • квалифицированную консультацию в выборе модели машины BAS (аппаратов BAS) для сварки Ваших ленточных пил и Ваших объемов производства;
  • реальные цены на машины IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW);
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей к BAS-ам и расходных деталей (электродов, прижимных сегментов и любых других деталей) и наличие основных расходных деталей готовых к немедленной поставке
  • квалифицированную помощь по дистанционному выявлению неисправности;
  • помощь сервис-инженеров с 10-ти летним стажем в установке, настройке или ремонте машин BAS и BSS.
Покупая машину BAS у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки!


ОБЪЯВЛЕНИЕ!

01.08.2019 - в наличии:


МОДЕЛЬСКЛАД
Аппарат для сварки ленточных пил BAS 040
Москва
Аппарат для сварки ленточных пил BAS 050-01
Германия
Аппарат для сварки ленточных пил BAS 050-11
Германия
Аппарат для сварки ленточных пил BAS 330
Германия







Оказываются услуги по диагностике и ремонту машин (аппаратов) контактной стыковой сварки сопротивлением производства IDEAL-Werk - BAS и BSS.
