Резка ленточных полотен (пил и ножей)




Гильотины AHE, APE, APD для резки (торцовки) ленточных пил и ножей, штрипса

  1. Название
  2. Назначение
  3. Технология
  4. Диапазоны
  5. Описание модификаций, Комплектация
  6. Технические характеристики

Ножницы гильотинные AHE, APE и APD производства IDEAL-Werk для резки (торцовки) ленточных пил и ножей или штрипса,                с ручным или пневматическим приводом

   AHE 050 new_.jpg AHE 080_.jpg ape080.jpg AHE 121.jpgAPE 121_ss.jpg  AHE 250_.jpg Titelbild_AHE420+450_ss.jpg

  Гильотинные ножницы IDEAL-Werk

Ножницы гильотинные AHE, APE и APD предназначены для резки (торцовки) ленточных пил перед сваркой на участках сварки ленточных пил в кольцо на машинах BAS, BSS и BLS.

Также они могут использоваться для резки под углом 90° (торцовки) штрипса из легированных или нержавеющих сталей перед сваркой на стыкосварочных машинах, обеспечивающих непрерывность подачи материала в трубосварочные станы, профилирующие линии и др., т.е. стыковки рулонов.

  Технология

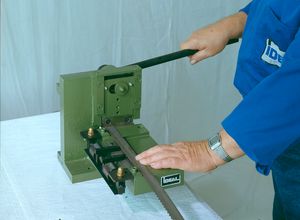

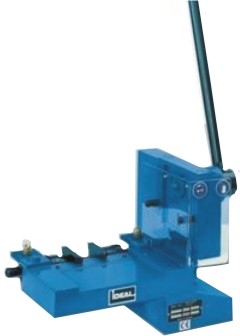

В моделях гильотинных ножниц с ручным приводом – AHE – привод подвижного ножа осуществляется рычагом.

В моделях гильотинных ножниц с пневматическим приводом – APE, APD – подвижный нож приводится пневмоцилиндром. Комплектация сварочных участков сварки ленточных пил в кольцо пневматическими ножницами позволяет несколько увеличить производительность благодаря снижению нагрузки на сварщика.


Диапазоны


IDEAL- Werk выпускает гильотины для резки пил для своих стыкосварочных аппаратов:


- сварки сопротивлением BSS;

- сварки оплавлением BAS;

- электродуговой МИГ/МАГ или ТИГ сварки BLS;

для максимальной ширины реза – от 50 мм до 420 мм.


 Модификации и комплектация

Модификации гильотинных ножниц AHE снабжены шкалами и упорами для отмера линии реза относительно зубьев ленточной пилы, для учета припуска на осадку.

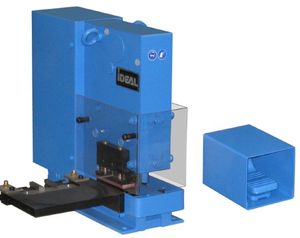

APE – гильотины с пневматическим приводом. APD – гильотины с двойными ножами для одновременной торцовки обоих концов ленточной пилы. Все предназначены для установки на столах.

  Технические характеристики

МодельШирина реза макс. ммМакс.сечение полосы из н/у стали.Привод
AHE 05050ручной рычажный
AHE 06060ручной рычажный
AHE 0808080 x 2,5ручной рычажный
APE 08080пневматический
AHE 121120120 х 3,5ручной рычажный
APE 121120пневматический
APD 121120пневматический
AHE 250250ручной рычажный
APE 250250пневматический
AHE 420420420 х 2,5ручной рычажный

Компания Техномеридиан - официальный дилер компании IDEAL-Werk - предлагает:

  • квалифицированную консультацию в выборе гильотины для резки ленточных пил (или для резки штрипса) AHE именно для резки Ваших пил и Ваших объемов производства;
  • реальные цены на гильотины AHE IDEAL-Werk, в том числе и на условиях покупки напрямую с завода (на условиях EXW);
  • ТОЛЬКО У НАС - ежемесячные поставки оригинальных запчастей к гильотинам для резки ленточных пил или штрипса AHE/APE/APD и расходных деталей (ножей гильотин AHE);
  • квалифицированную помощь;
  • помощь в установке, настройке или ремонте гильотин AHE;
Покупая гильотину AHE у официального дилера IDEAL-Werk - ООО "Техномеридиан" - Вы никогда не останетесь без сервисной поддержки!
