Системы автоматического управления отжигом сварного шва ленточной пилы




Установка и ремонт пирометров для систем пирометрического контроля отжига сварных швов ленточных пил

Установка и ремонт пирометров систем автоматического отжига сварных швов ленточных пил и ножей (на настольных машинах Идеал-верк BSS или BAS)

GTR 060 / Кельвин АРТО-2001 / Пиромастер.

Система автоматического управления процессом термообработки сварного шва, позволяет надежно и качественно повторять запрограммированные программы отжига свариваемых материалов, запоминать и автоматически отслеживать корректность исполнения циклов отжига. Это избавляет оператора-сварщика, использующего штатный ручной отжиг (входит в состав оборудования в базовой комплектации) от неверной оценки температуры отжига по свечению материала, что при больших объемах выпуска продукции, является делом абсолютно недостижимым и невозможным.

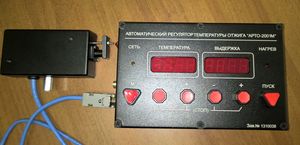

Система пирометрического контроля управления отжигом Кельвин АРТО-2001.

ARTO-2001 pyrometr_s.jpg

В случае если машина для сварки ленточных пил (BSS 050, BSS 060, BAS 040, BAS 050-01, BAS 050-11) будет использоваться в основном для сварки ленточных пил по дереву (в некоторых случаях - для ленточных пил по мясу/рыбе или ножей для текстиля, для ленточных пил по металлу) существует отечественная разработка автоматического отжига - пирометр Кельвин АРТО-2001. Этого пирометра будет вполне достаточно для надежной работы системы автоматического отжига. Конструктивное исполнение системы отжига (в стандартной комплектации) позволяет использовать ее для работы с любым типом машин (аппаратов) контактной стыковой сварки имеющими мощность отжига не более 10 кВА. Настройка системы и ее эксплуатация очень простые.

Технические характеристики:


Количество программ отжига

10

Устанавливаемый интервал температур

350-800℃ (или по ТУ заказчика)

Геометрия целеуказателя

точка

Рабочее расстояние головки

0,4 м

Количество температурных ступеней в программе отжига

1

Устанавливаемый интервал времени

0-99 сек

Интегральная погрешность поддержания температуры

+ 2,5%

Точность отсчета интервала

+/- 0,25 сек

Параметры электросети

~220В, 50 Гц

Потребляемая мощность

100 Вт

При приобретении сварочной машины (BAS 040 или BAS 050-01 или -11), а также на машину (на BAS 040 или BAS 050-01 или -11, или на аппарат BSS 040-060 или на "клон" типа FL) находящуюся у Вас в эксплуатации, вы можете заказать у ООО "Техномеридиан" установку пирометра Кельвин АРТО-2001, так как мы являемся официальными дилерами и Идеал-верк и ЗАО "Евромикс". (ЗАО "Евромикс" установкой пирометров на сварочные машины НЕ ЗАНИМАЕТСЯ)

Важно! Удаленно подсказать конкретный режим отжига ленточной пилы невозможно, поэтому руководствуйтесь, пожалуйста, требованиями и указаниями технической документации на сварочные машины (см. таблицу примерных параметров в инструкции) и своим опытом, либо заказывайте у нас пуско-наладочные работы.

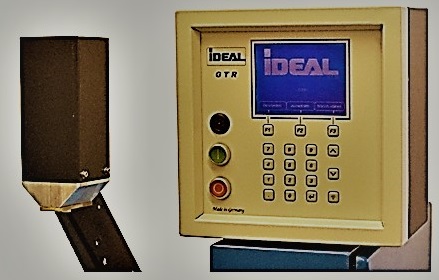

Система пирометрического контроля управления отжигом GTR060 IDEAL-Werk.


К машинам для сварки ленточных пил производства Идеал-Верк моделей BAS 040, BAS 050-01, BAS 050-11 в настоящее время Идеал-Верк выпускает также свою систему контроля отжига GTR 060, которая может быть установлена на уже находящуюся в эксплуатации машину, если закупить эту систему комплектом для самостоятельной установки. Система оснащена графическим экраном для визуального контроля в процессе отжига. Отжиг состоит из трех температурных ступеней с регулируемыми скоростями нагрева, выдержки и охлаждения. Данный контроллер регулирует мощность через собственный блок тиристоров, в связи с этим при установке на аппарат для сварки ленточных пил требуется минимальное вмешательство в схему машины. Блок пирометрического контроля отжига имеет более высокую надежность конструкции, по сравнению с отечественными аналогами; более высокую степень защиты от помех и колебаний силовой питающей сети, лучшую защиту программного обеспечения пирометра и удобный интуитивно понятный интерфейс управления. Имеется встроенная подсветка рабочей зоны сварочного шва.

Технические характеристики


Количество программ отжига

99

Максимальная температура отжига

800°C

Геометрия целеуказателя

линия

Рабочее расстояние головки

0,5 м

Количество температурных ступеней в программе отжига

3

Используемый тип заготовок

полотно, штрипс

Визуализация процесса отжига

график заданной/реальной температуры

Защита от перепадов напряжения сети

есть

Набор для монтажа

прилагается (требуется указать модель машины)

Тип привода защиты головки пирометра

поворотная шторка

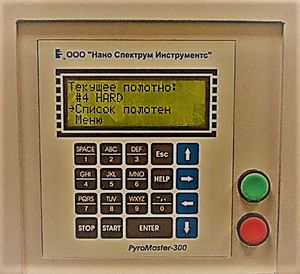

Система пирометрического контроля управления отжигом Пиромастер 200/300 (Россия). (снята с производства).

Наша компания может осуществить ремонт системы отжига Пиромастер производства компании «Наноспектрум инструментс».
(ремонт может быть осуществлен не по всем компонентам, т.к. Пиромастер снят с производства).
