Машины и линии сварки арматурной сетки и панелей сетчатых ограждений




Линии сварки сетки

Автоматические и полуавтоматические высокопроизводительные линии сварки сетки компании Клиффорд (Clifford) на базе многоэлектродных машин сварки сетки


Компания CLIFFORD выпускает модульные высокопроизводительные линии сварки сетки (машины сварки сетки):
  • линии сварки арматурной легкой сетки, линии сварки тяжелой сетки
    Сетка с парными поперечными прутками (произведенная на оборудовании IDEAL-Werk)sklad paneley setchatih ograzhdeniy.jpgСетка в рулонах
  • линии сварки рулонной сетки, или линии сварки сетки и в рулонах и в картах
  • линии сварки сетчатых ограждений

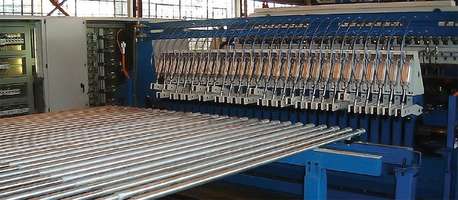

на базе многоэлектродных сварочных порталов для сварки сетки трех типов

QRPMWPQSE

Выбор типа портала сварки сетки, компоновка линии зависит от типа сетки, параметров сетки, требуемого объема выпуска и располагаемых инвестиций.

Компоненты линий сварки сетки:

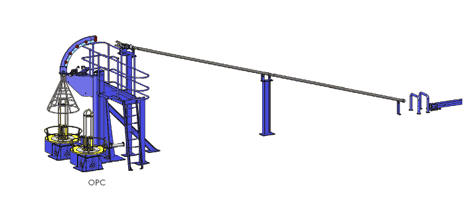

  • размотчики

aH.gif bH.gif cH.gif dH.gif  eH.jpg fH.gif gH.gif hH.gif iH.gif jH.gif

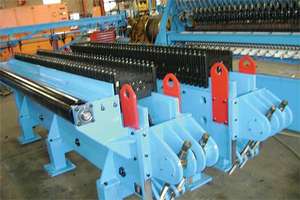

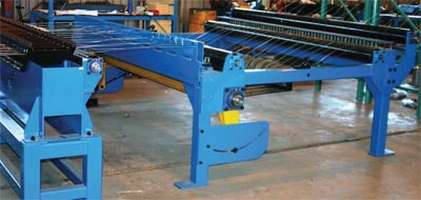

  • станции контроля подачи продольных проволок (станции правки, петленакопители)

dual plane LWS straightening banks-ss.jpg CFU-loop accumulator-ss.jpg LBU - balancing unit-ss.jpg

  • станции подачи продольных прутков


  • магазины подачи поперечных прутков

precut CW magazine-ss.jpg

  • станции выгрузки сетки (с одной или двумя каретками пошаговой протяжки сетки)

Double linear pull-out-ss.jpg

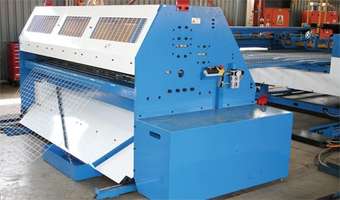

  • ножницы поперечной резки

SBGD shear_ss.jpg

  • штабелеукладчики с кантователями и без

stacking-1_ss.jpg stacking-2_ss.jpg

  • намотчики рулона

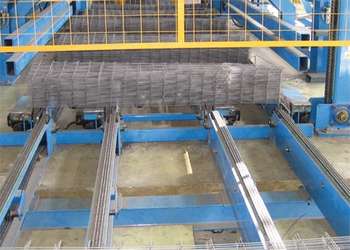

  • транспортировочные системы пачек и рулонов

mesh stack transport_ss.jpg

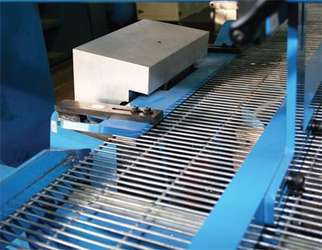

  • прочие модули и станции (обвязки пачки, взвешивания, системы предварительного натяжения поперечного прутка, обрезки вылета поперечных прутков, модули продольной резки сетки, системы подачи нижнего поперечного прутка).

Bundle Tying Stations_ss.jpg bundle stacker_ss.jpg trimmer_ss.jpg


Модель портала сварки сеткиПроволокаПодача продольных проволокПоперечные пруткиОсновное применениеКомментарий
QRP4 - 16 ммС бухт или мерными стержнямиС бухт или мерными стержнямиСварка арматурной сеткиБыстрая смена шага продольных стержней кратного 50 и 75 мм
MWP1,8 - 16 ммС бухт или мерными стержнямиС бухт или мерными стержнямиСварка сетчатых ограждений и арматурной сеткиЭффективная по затратам машина с ручной переналадкой.
QSE1,8 - 16 ммС бухт или мерными стержнямиТолько мерными стержнямиСварка сетчатых ограждений (в особенности сеток для охраняемых объектов – с шагом поперечного прутка 12,5 мм)Быстрая автоматическая переналадка под управлением ЧПУ.

Основные конструктивные особенности линий Клиффорда:

  • простота конструкции – отсутствие «лишних» сложных узлов (типа сервоприводов) там, где этого можно избежать. В простейших линиях, аппарат сварки сетки может состоять из сварочного портала и системы пошаговой протяжки сетки.
  • эффективно запрограммированое ЧПУ и цикловое управление узлов подачи, сварочных цилиндров и всех станций в линии сварки сетки, значительно снижающее время вспомогательных операций. Максимальная достигаемая скорость сварки на линиях Клиффорда – 150 поперечных прутков в минуту (см.видео).

Компания Клиффорд основана в 1969 году Клиффордом Собеем, который, к моменту основания, уже 10 лет консультировал клиентов из проволочной промышленности, разрабатывал и производил различные станки. Через некоторое время из маленькой местной фирмы выросла компания, известная своими разработками во всем мире. На настоящее время производственные площади компании – 24 тыс.м2. Почти все производственные операции выполняются на месте, включая механообработку, пр-во отливок, резку и финишные операции.

Линии сварки сетки CLIFFORD работают в странах:

Ангола

АвстралияБоснияКитай
Гватемала ИндияИзраильИталия
ЛатвияМалайзияОманПеру
ОАЭ РумынияРоссияЮАР
ВеликобританияТурцияУругвайСША
Венесуэла
