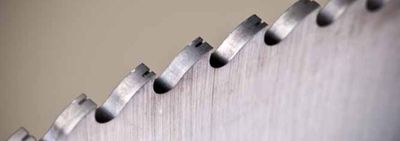

Пильные диски HSS марки ROYAL
Изготовитель: Kampmann
Страна: Германия
Пильные диски по металлу (фрезы дисковые отрезные) марки ROYAL® из материалов HSS Dmo5 (1.3343) и HSS-E Co5% (1.3243) предназначены для резки сталей и сплавов с прочностью от 250 до 450 Н/мм2 (для Dmo5) и до 650 Н/мм2 (для Co5%). Данная марка пильных дисков по металлу (фрез дисковых отрезных) предназначена для использования на ручных (для Dmo5), полуавтоматических и полностью автоматических дисковых отрезных станках, на летучих пилах (для Co5%) для резки сплошных заготовок, труб, открытых и сварных профилей диаметром до 200 мм. [По запросам на дисковые отрезные станки - пожалуйста обращайтесь (495) 589 39 34, (495) 133 31 01 51 или info@technomeridian.ru]
Профиль зубьев - A, AW, B, BW, C, BS (со стружколомом).
Покрытия: без покрытия, после обработки паром (VAPO), PVD покрытия (TiN, TiCN, TiALN).
Стандартные диаметры: 160 - 620 мм. До 700 мм - по запросу.
Пильные диски по металлу (фрезы дисковые отрезные) марки ROYAL® с PVD покрытием TiCN могут быть использованы для резки сталей прочностью 750 - 1000 Н/мм2.
Пильные диски по металлу (фрезы дисковые отрезные) марки ROYAL® из Co5% с PVD покрытием TiCN могут быть использованы для резки алюминиевых сплавов, чугуна, и сталей прочностью > 1000 Н/мм2.
Результаты некоторых последних испытаний пильных дисков (дисковых отрезных фрез) фирмы Kampmann:
1. На станке Kaltenbach KKS с нижней подачей диска Ø 450 мм при распиловке опалубочного профиля 120х60х3 мм под углом +/-45°, пильные диски по металлу марки ROYAL® HSS-E (из Co5% (1.3243) с покрытием TiCN и зубом BS (со стружколомом) позволили увеличить подачу (время распиловки уменьшилось с 35 до 28 секунд), при этом ресурс дисков оказался больше на ~ 10%, чем у предыдущих используемых, и дал ПОЛНОЕ ОТСУТСТВИЕ ЗАУСЕНЦЕВ!
2. При резке пильными дисками фирмы Kampmann мебельной трубы можно достичь полного отсутствия заусенцев.
ЕСЛИ У ВАС СТАНОК, КОТОРЫЙ немного НЕ ПОДХОДИТ ПО ПАРАМЕТРАМ ДЛЯ РАСПИЛОВКИ НУЖНОЙ ВАМ ЗАГОТОВКИ, обратитесь к нам, и мы попробуем предложить Вам специальный диск, который позволит продолжит работу не меняя оборудование. Например, Вы имеете дисковый отрезной станок, у которого максимальный диаметр диска недостаточен для распиловки нужного Вам в данный момент профиля. Фирма Кампманн произведет соответствующие расчеты, и по их результатам, мы можем предложить Вам диск с уменьшенным диаметром фланца, спец.покрытием. Это позволит избежать лишнего расхода пильных дисков.
Подбор пильного диска проводится с привлечением специалистов производителя, с учетом как характеристик заготовки, так и отрезного оборудования, с выдачей рекомендаций по режимам резания.
Фирма Kampmann гарантирует высокое качество материалов, точное соблюдение технологии изготовления дисков и жёсткий контроль качества. Воспользуйтесь 86-ти летним опытом фирмы Kampmann, пильные диски которого используют такие клиенты, как
- Benteler,
- Voest Group,
- Schoeller-Bleckmann
- ESW,
- Vallourec-Mannesmann Group,
- Ascometal Group
- Arcelor Mittal.
«Дешевый и стандартный» пильный диск – НЕ гарантирует «низкой стоимости реза».
Fz (подача, мм/зуб) 0,02 - 0,08
Vc (линейная скорость на диаметре диска, м/мин) 15 - 180 - 220
|
|
|
HSS - дисковые отрезные пилы из быстрорежущих сталей
Изготовитель: Kampmann
Страна: Германия
 Фирма Kampmann (Германия) выпускает дисковые пилы (или "фрезы дисковые отрезные") из быстрорежущей стали (HSS-Dmo5 (1.3343) и HSS-E Co5% (1.3243)) с различными покрытиями (vaporised - после паровой обработки, PVD покрытиями - TiN, TiCN, TiAlN) для резки различных материалов (включая алюминий, нержавеющие стали, чугун, титановые сплавы, сплавы с пределом прочности > 1000 Н/мм2)
для заготовок размером до 200 мм,
с различным профилем зубьев А - AW - B - BW - C – BS (со стружколомом),
следующих марок:
ROYAL® - "обычные" отрезные диски по металлу;
ROYAL PLUS® - дисковые пилы по металлу с малым допуском на биение;
NEW! ROYAL 45® - пильные диски со специальным PVD покрытием со сниженным коэффициентом трения для резки профилей/труб из низкоуглеродистых сталей.
NEW! ROYAL 65® - пильные диски со специальным PVD покрытием со сниженным коэффициентом трения для резки профилей/труб из нержавеющих сталей, титановых сплавов, высоколегированных сплавов.
Стандартные размеры пильных дисков - диаметром от 160 до 620 мм. И до 700 мм - по запросу.
Предназначаются для использования на ручных, полуавтоматических, автоматических дисковых отрезных станках и летучих пилах. [По дисковым отрезным станкам - пожалуйста обращайтесь по (495) 589 39 34 или info@technomeridian.ru]
- Как выбрать пильный диск?
- Отправьте запрос на адрес ap@technomeridian.ru или info@technomeridian.ru с указанием:
| модели и производителя станка | Например: Matic 315 CM 2B; OMP
|
| типа станка (ручной, п/а, автомат) | автоматический |
| типа регулировки скоростей на станке | 25/50 об/мин |
рекомендованного диаметра, посадочных размеров,
диаметр поводковых отверстий, их число и расположения (Ø) | 300 мм, 32 мм, 2/11/63 |
толщины пильного диска
| 2,5 мм
|
| типа заготовки (сплошного сечения или профиль) | труба |
| материала заготовки | сталь 3 |
| геометрии сечения заготовки | 40х30х2 |
| числа заготовок под пильным диском | 1 |
| угла резки заготовки | 45 |
Пильные диски по металлу (фрезы дисковые отрезные) марки ROYAL® с PVD покрытием TiCN могут быть использованы для резки сталей прочностью 750 - 1000 Н/мм2.
Пильные диски по металлу (фрезы дисковые отрезные) марки ROYAL® из Co5% с PVD покрытием TiCN могут быть использованы для резки алюминиевых сплавов, чугуна, и сталей прочностью > 1000 Н/мм2.
Результаты некоторых последних испытаний пильных дисков в России (дисковых отрезных фрез) фирмы Kampmann:
1. На станке Kaltenbach KKS с нижней подачей диска Ø 450 мм при распиловке опалубочного профиля 120х60х3 мм под углом +/-45°, пильные диски по металлу марки ROYAL® HSS-E (из Co5% (1.3243) с покрытием TiCN и зубом BS (со стружколомом) позволили увеличить подачу (время распиловки уменьшилось с 35 до 28 секунд), при этом ресурс дисков оказался больше на ~ 10%, чем у предыдущих используемых, и дал ПОЛНОЕ ОТСУТСТВИЕ ЗАУСЕНЦЕВ!
2. При резке пильными дисками фирмы Kampmann мебельной трубы было достигнуто полное отсутствие заусенцев.
ЕСЛИ У ВАС СТАНОК, КОТОРЫЙ немного НЕ ПОДХОДИТ ПО ПАРАМЕТРАМ ДЛЯ РАСПИЛОВКИ НУЖНОЙ ВАМ ЗАГОТОВКИ, обратитесь к нам, и фирма Кампманн предложит Вам специальный диск, который позволит продолжит работу не меняя оборудование. Например, Вы имеете дисковый отрезной станок, у которого максимальный диаметр диска недостаточен для распиловки нужного Вам в данный момент профиля. Фирма Кампманн произведет соответствующие расчеты, и по их результатам, мы можем предложить Вам диск с уменьшенным диаметром фланца, спец.покрытием. Это позволит избежать лишнего расхода пильных дисков.
Пример: Пильные диски для отрезных станков (дисковых пил) REMS Turbo-K и REMS Turbo Cu-Inox требуют нестандартных поводковых отверстий, потому что штифты на этих станках расположены не на диаметре. Мы готовы предложить не просто аналоги пильных дисков
- REMS пильный диск HSS 225х2х32, кол-во зубьев 220, арт.№ 849703;
- REMS пильный диск HSS-E 225х2х32, кол-во зубьев 220 арт.№ 849706;
- REMS пильный диск HSS 225х2х32, кол-во зубьев 120 арт.№ 849700
а диски фирмы Кампманн, геометрия посадочных отверстий которых полностью соответствует оригинальным пильным дискам, но обладают лучшими характеристиками (а при этом, еще и дешевле).
Подбор пильного диска проводится с привлечением специалистов производителя, при необходимости с учетом как характеристик заготовки, так и отрезного оборудования, с выдачей рекомендаций по режимам резания. Фирма Kampmann гарантирует высокое качество материалов, точное соблюдение технологии изготовления дисков и жёсткий контроль качества.
Воспользуйтесь 86-ти летним опытом фирмы Kampmann, пильные диски которого используют такие клиенты, как
- Benteler,
- Voest Group,
- Schoeller-Bleckmann,
- ESW,
- Vallourec-Mannesmann Group,
- Ascometal Group,
- Arcelor Mittal.
«Дешевый и стандартный» пильный диск – НЕ гарантирует «низкой стоимости реза».
|
|
